Control Power Transformers의 공급 업체로서 저는 이러한 필수 전기 장치의 복잡성을 깊이 파고 들었습니다. Control Power Transformers는 안정적이고 규제 된 전원 공급 장치를 제공함으로써 산업 자동화에서 가구 기기에 이르기까지 다양한 산업에서 중요한 역할을합니다. 제어 전력 변압기의 가장 근본적인 측면 중 하나는 핵심 재료로 성능, 효율성 및 비용에 큰 영향을 미칩니다. 이 블로그 게시물에서는 제어 전력 변압기에 일반적으로 사용되는 핵심 재료, 특성 및 변압기의 전반적인 기능에 어떤 영향을 미치는지 살펴 보겠습니다.
제어 전력 변압기에서 코어의 역할 이해
특정 코어 재료에 뛰어 들기 전에 먼저 제어 전력 변압기에서 코어의 역할을 이해해 봅시다. 코어는 변압기의 1 차 및 2 차 권선을 연결하는 자기 회로 역할을합니다. 교류 전류 (AC)가 1 차 권선을 통해 흐르면 코어에서 변화하는 자기장을 생성합니다. 이 변화하는 자기장은 2 차 권선에서 전압을 유도하여 1 차에서 2 차 회로로 전기 에너지를 전달할 수 있습니다.
핵심 재료의 특성은 자기장을 효과적으로 수행하고 에너지 손실을 최소화 할 수 있는지 결정합니다. 우수한 핵심 재료는 에디 전류 손실을 줄이기 위해 높은 자기 투과성, 낮은 강압 및 낮은 전기 전도성을 가져야합니다. 또한 자기 특성의 상당한 저하없이 고온을 견딜 수 있어야합니다.
제어 전력 변압기에 사용되는 공통 핵심 재료
1. 실리콘 스틸
전기강으로도 알려진 실리콘 스틸은 제어 전력 변압기에서 가장 널리 사용되는 핵심 재료 중 하나입니다. 그것은 철 및 실리콘의 합금이며, 실리콘 함량은 일반적으로 1% 내지 4.5%입니다. 실리콘을 첨가하면 전기 저항력을 증가시켜 강철의 자기 특성을 향상시켜 와전 전류 손실이 줄어 듭니다.
실리콘 스틸은 높은 자기 투과성을 가지므로 자기장을 쉽게 수행하고 자기 손실을 최소화 할 수 있습니다. 또한 강압이 낮아서 쉽게 자화되고 디자 마운트되어 히스테리시스 손실을 줄일 수 있습니다. 이러한 특성으로 인해 실리콘 스틸은 고효율과 에너지 소비가 필요한 변압기에게 이상적인 선택입니다.
실리콘 스틸에는 두 가지 주요 유형이 있습니다 : 곡물 지향 및 비자 지향. 곡물 지향 실리콘 스틸은 선호되는 자화 방향을 가지며, 이는 코어 손실을 더욱 감소시킵니다. 일반적으로 대형 전력 변압기 및 고성능 제어 전력 변압기에 사용됩니다. 반면에, 비 지향적 실리콘 스틸은 선호되는 자화 방향이 없으며 중소형 변압기에 더 적합하다.
2. 비정질 금속
금속 유리라고도하는 비정질 금속은 최근 몇 년 동안 인기를 얻은 비교적 새로운 핵심 재료입니다. 철, 붕소 및 실리콘의 용융 합금을 빠르게 냉각 시켜서 만들어 져서 원자 구조가 무질서합니다. 이 무질서한 구조는 매우 낮은 코어 손실 및 높은 자기 투과성과 같은 비정질 금속 독특한 자기 특성을 제공합니다.
실리콘 스틸과 비교하여 비정질 금속은 코어 손실을 최대 70%감소시킬 수 있습니다. 이로 인해 에너지 효율적인 변압기, 특히 에너지 소비 감소가 우선 순위 인 응용 분야에서는 탁월한 선택이됩니다. 그러나, 비정질 금속은 실리콘 스틸보다 비싸고 포화 플럭스 밀도가 낮기 때문에 고출력 적용에 적합하지 않을 수 있습니다.
3. 페라이트
페라이트는 산화철 및 니켈, 아연 또는 망간과 같은 다른 금속 산화물로 만든 세라믹 물질입니다. 전기 저항력이 높으므로 와상 전류 손실을 줄이는 데 탁월한 선택이됩니다. 페라이트는 또한 고주파에서 높은 자기 투과성을 가지므로 스위치 모드 전원 공급 장치와 같은 고주파 응용 분야에 사용되는 변압기에 적합합니다.

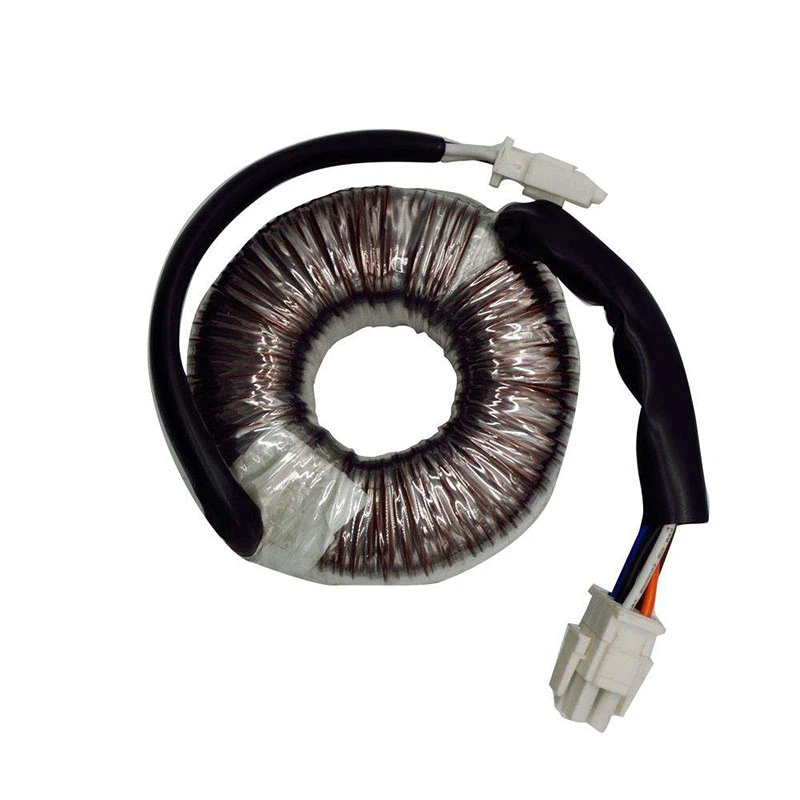

페라이트 코어는 일반적으로 페라이트 분말을 원하는 모양으로 누르고 소결시킴으로써 만들어집니다. 그들은 토 로이드, 전자 코어 및 포트 코어를 포함하여 다양한 모양과 크기로 제공됩니다. Toroidal Ferrite 코어는 전자기 간섭 (EMI)과 고효율을 제공하기 때문에 제어 전력 변압기에서 특히 인기가 있습니다. Toroidal Power Control Transformers에 대한 자세한 내용은 방문 할 수 있습니다.토로이드 전력 제어 변압기.
트랜스포머 성능에 대한 코어 재료의 영향
코어 재료의 선택은 제어 전력 변압기의 성능에 큰 영향을 미칩니다. 핵심 자료의 영향을받는 몇 가지 주요 성능 요소는 다음과 같습니다.
1. 효율성
앞에서 언급했듯이 핵심 재료의 특성은 자기장을 효과적으로 수행하고 에너지 손실을 최소화 할 수있는 방법을 결정합니다. 실리콘 스틸 또는 비정질 금속과 같은 가전류 및 히스테리시스 손실이 낮은 코어 재료는보다 효율적인 변압기를 초래할 것입니다. 효율이 높을수록 에너지가 적은 열로 낭비되는 것을 의미합니다. 이는 운영 비용을 줄일뿐만 아니라 변압기의 수명을 연장합니다.
2. 크기와 무게
코어 재료의 자기 특성은 또한 변압기의 크기와 중량에도 영향을 미칩니다. 실리콘 스틸 또는 페라이트와 같은 높은 자기 투과성을 갖는 코어 재료는 더 작은 단면적에서 동일한 자기 플럭스 밀도를 달성 할 수있다. 이를 통해 더 작고 가벼운 변압기의 설계가 가능하며, 이는 공간이 제한된 응용 분야에서 특히 중요합니다.
3. 주파수 응답
다른 핵심 재료마다 주파수 응답이 다릅니다. 예를 들어, 페라이트 코어는 고주파에서 높은 자기 투과성을 가지므로 고주파 응용 분야에 적합합니다. 반면에 실리콘 스틸은 저주파에서 중간 정도에서 중간 정도에서 더 일반적으로 사용됩니다. 코어 재료의 선택은 최적의 성능을 보장하기 위해 변압기의 작동 주파수를 기반으로해야합니다.
4. 비용
핵심 재료의 비용은 또 다른 중요한 고려 사항입니다. 실리콘 스틸은 비교적 저렴하고 널리 사용 가능하므로 대부분의 제어 전력 변압기에 인기있는 선택입니다. 반면에 비정질 금속은 더 비싸지 만 상당한 에너지 절약을 제공하여 일부 응용 분야에서 더 높은 비용을 정당화 할 수 있습니다. 페라이트 코어는 특히 소비자 전자 제품에 사용되는 소규모 변압기의 경우 상대적으로 저렴합니다.
응용 프로그램에 적합한 핵심 자료를 선택합니다
제어 전력 변압기를위한 핵심 재료를 선택할 때는 애플리케이션 요구 사항, 작동 빈도, 효율성 목표 및 비용 제약을 포함한 몇 가지 요소를 고려해야합니다. 다음은 올바른 선택을하는 데 도움이되는 몇 가지 일반적인 지침입니다.
- 저주파에서 중간 주파수 응용 프로그램: 저 또는 중간 주파수 (최대 수백 개의 Hertz)에서 작동하는 응용 분야의 경우 실리콘 스틸이 일반적으로 최선의 선택입니다. 성능, 비용 및 가용성의 균형을 잘 제공합니다.
- 고주파 응용 프로그램: 고주파수 (수백 킬로 헤르츠 이상)에서 작동하는 응용 분야의 경우 페라이트 코어가 선호됩니다. 그들은 높은 주파수에서 높은 자기 투과성을 가지며 와전류 전류 손실을 효과적으로 줄일 수 있습니다.
- 에너지 효율적인 응용: 에너지 효율이 최우선 순위 인 경우, 비정질 금속을 고려할 가치가있을 수 있습니다. 비싸지 만 변압기 수명에 대한 에너지 절약은 초기 비용이 더 높아질 수 있습니다.
핵심 재료 외에도 와인딩 설계, 단열재 및 냉각 방법과 같은 다른 요소도 변압기의 전반적인 성능에 중요한 역할을합니다. 적절한 재료를 선택하고 특정 요구 사항을 충족하는 변압기를 설계하는 데 도움이되는 숙련 된 변압기 공급 업체와 협력하는 것이 중요합니다.
결론
핵심 재료는 변압기의 성능, 효율성 및 비용을 결정하므로 제어 전력 변압기의 중요한 구성 요소입니다. 실리콘 스틸, 비정질 금속 및 페라이트는 각각 고유 한 특성과 장점을 가진 가장 일반적으로 사용되는 핵심 재료입니다. 이러한 핵심 재료의 특성과 변압기 성능에 미치는 영향을 이해함으로써 응용 프로그램의 핵심 자료를 선택할 때 정보에 입각 한 결정을 내릴 수 있습니다.
Control Power Transformer 시장에 있고 올바른 코어 재료를 선택하거나 사용자 정의 변압기를 설계하는 데 도움이 필요한 경우 주저하지 마십시오. 우리는 주요 공급 업체입니다산업 제어를위한 토로이드 변압기그리고가구 토로이드 단일 위상 변압기그리고 우리는 귀하의 요구를 충족시키기위한 전문 지식과 경험을 가지고 있습니다. 전력 변환 요구 사항을위한 완벽한 솔루션을 찾기 위해 함께 노력해 봅시다.
